ООО ТД «Палессе»

КИД-9

Конструкция катка КИД-9М выполнена на базе зубчато-кольчатого катка КЗК-9,2У. Катки различаются только рабочими органами: на катке КИД-9 установлены косоугольные барабаны, а на катке КЗК-9,2У - зубчато-кольчатые диски.

Все характеристики
Оставить заявку


Описание

Технические характеристики

Способы покупки

  1. КИД-9


    Конструкция катка КИД-9М выполнена на базе зубчато-кольчатого катка КЗК-9,2У. Катки различаются только рабочими органами: на катке КИД-9 установлены косоугольные барабаны, а на катке КЗК-9,2У - зубчато-кольчатые диски. Каток-измельчитель КИД-6 предназначен для измельчения пожнивных остатков растений (подсолнечник, кукуруза и пр.) после уборки урожая. Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой. Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта.

    Устройство и работа катка

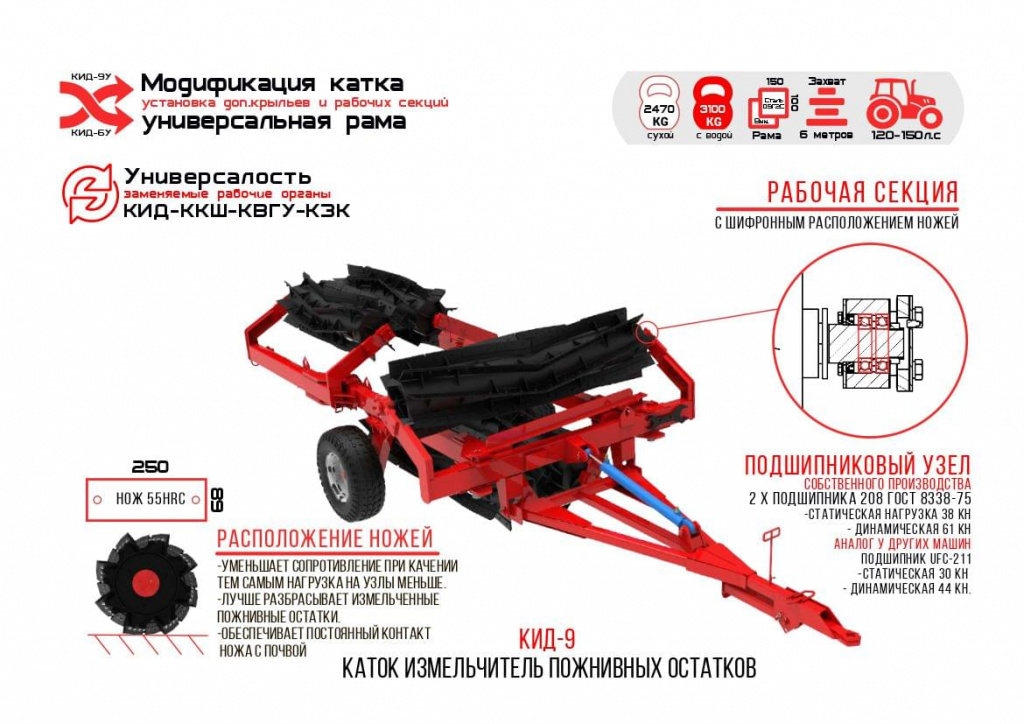

    Каток (рис. 1) состоит из 5 секций, которые закреплены на раме. Каждая секция с рабочими органами установлена на двух подшипниковых опорах. Рабочими органами катка являются барабаны, на которые установлены термообработанные ножи, изготовленные из стали 65Г. Перед применением барабаны заполняются водой. Рама состоит из трёх шарнирных частей. Такая конструкция обеспечивает возможность складывания катка для транспортирования. В транспортном положении сложенная рама фиксируется зацепом стяжки. Для опрокидывания катка при переводе его в рабочее или транспортное положения служит гидроцилиндр (рис. 1 поз. 3). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов. Гидрорукава соединены с гидроцилиндром штуцерами. Каждый из штуцеров имеет дроссель - калиброванное отверстие диаметром 2,1 мм для прохода масла. Дроссель обеспечивает уменьшение скорости движения. Каток присоединяется к трактору при помощи дышла (рис.1 поз. 4), которое располагается на снице (рис.1 поз. 6). В передней части сницы размещена опора (рис.1 поз. 5). Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса (рис.1 поз. 8). Колеса вращаются на конических роликовых подшипниках.

    Внимание! В конструкции данного катка используется универсальная рама, которая может применяться как для катка КИД-6, так и для катка КИД-9. Также рама может применяться для переобородувания катка КИД

    • в каток КЗК;
    • в каток КШКУ;
    • в каток КВГУ.

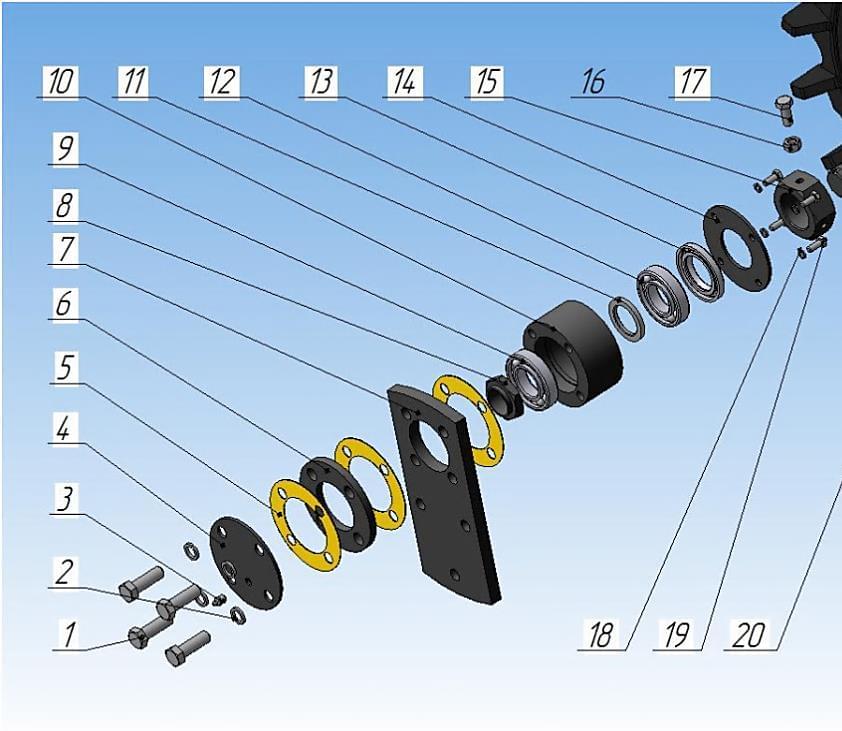

    Также только на нашем заводе подшипниковый узел отличается от других заводов , производителей аналогичной техники.


    1. 1. Болт М16х55 ГОСТ 7798-70;
    2. 2. Шайба 16.65Г ГОСТ 6402-70;
    3. 3. Масленка 1,2 ГОСТ 19853;
    4. 4. ККЗ-07.000.403В Крышка;
    5. 5. ККЗ-07.000.901Б Прокладка;
    6. 6. ККЗ-07.000.406 Проставка;
    7. 7. ККЗ-07.000.402Б Крепление катка;
    8. 8. ККЗ-07.000.605Б Гайка М39х1,5;
    9. 9, 12. Подшипник 208 ГОСТ 8338-75;
    10. 10. 3ККШУ-03.400.803 Шайба;
    11. 11. ККЗ-07.000.602Г Корпус (подшипника);
    12. 13. Манжета 1.2-50х80-1 ГОСТ 8752-79;
    13. 14. 3ККШУ-03.400.402 Крышка задняя;
    14. 15. ККЗ-07.52.602 Гайка (М52х1,5);
    15. 16. Гайка М12 ГОСТ 5915;
    16. 17. Болт М12х30 ГОСТ 7798;
    17. 18.Шайба 8. 65Г ГОСТ 6402-70;
    18. 19. Болт М 8х20.

  2. Характеристика
    1. серийно
    2. опционально
    3. - недоступно
    Модель КИД-9М
    Тип Полуприцепной
    Агрегатируется с трактором класса 1.4 ... 2.0
    Масса машины, кг:
    Полная (сухая) в состоянии поставки 2 470 ± 1%
    В рабочем состоянии (с водой) 3 100
    Дорожные просвет, мм., не менее 370
    Рабочая скорость, км/ч До 12
    Транспортная скорость, км/ч 20
    Габаритные размеры катка: в рабочем положении, мм
    - длина 3 482 ± 50
    - ширина 9 370 ± 50
    - высота 960 ± 50
    В транспортном положении, мм
    - длина 6 470 ± 50
    - ширина 2 340 ± 50
    - высота 1 540 ± 50
    Ширина захвата, м 9,0
    Производительность за 1 час основного времени , га/ч До 11,0
    Количество секций, шт 5
    Количество ножей, шт 64х3 + 48х2
    Диаметр барабана (в сборе с ножами), мм 504
    Трудоемкость перевода в рабочее или транспортное положение, чел/ч 0,3
    Продолжительность перевода агрегата из рабочего положения в положение дальнего транспорта и обратно, ч, не более 0,3
    Количество точек смазки, шт. - ежесменных 14
    - сезонных 2
    Количество обслуживающего персонала, чел. 1
    Гарантийный срок эксплуатации, месяцы 12
    Срок службы, лет До 8
