КШКУ-9

КШКУ-9

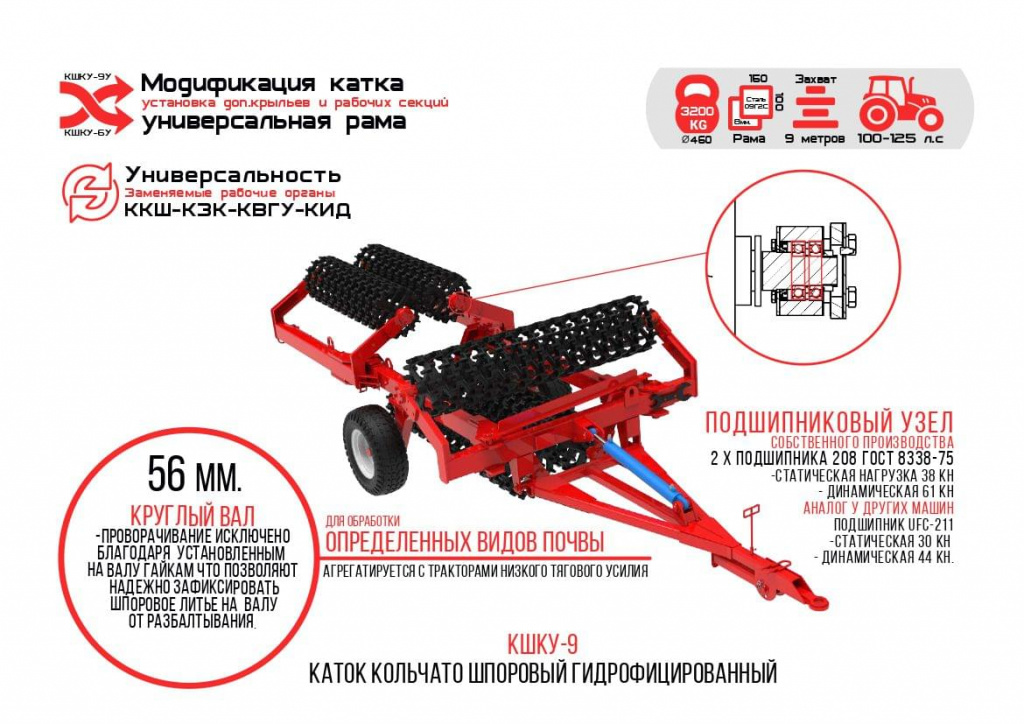

Каток кольчато-шпоровый КШКУ-9,2 предназначен для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли и выравнивания поверхности поля, а также для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и углубление опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Каток предназначен для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка являются кольчато-шпоровые кольца. Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта. Агрегатирование катка осуществляется с тракторами класса 2,0 ... 3,0, оборудованными исправной гидросистемой. При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения).

Каток предназначен для работы в таких условиях:

• диапазон температур почвы - от 0 °С до +30 °С;
• влажность почвы в обрабатываемом слое - от 14 % до 23 %.

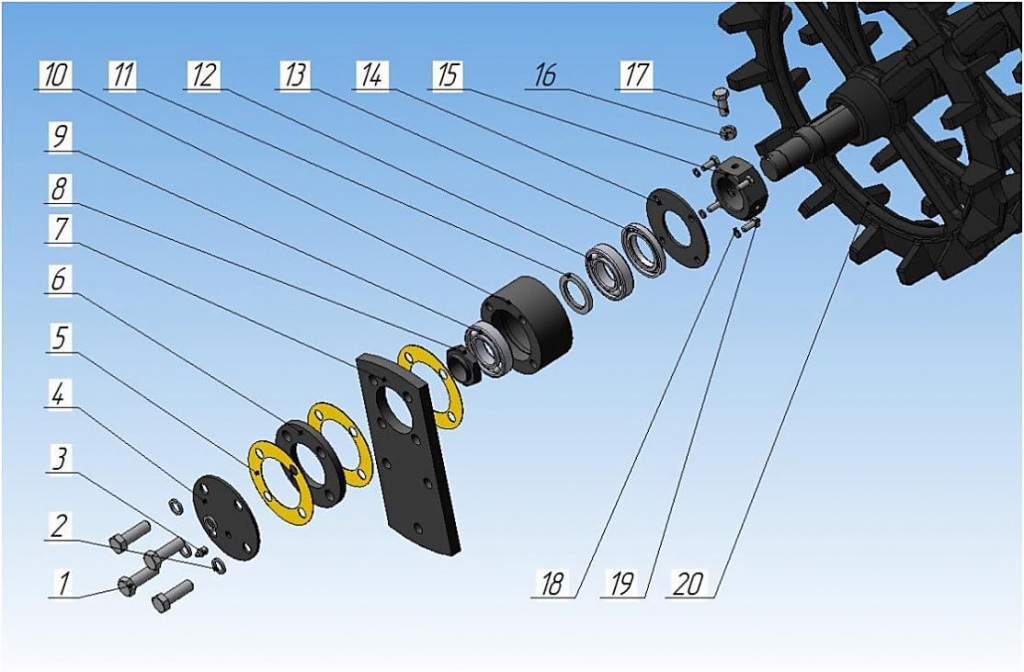

Рис. 11. Порядок замены рабочих органов КШКУ-9,2

1. 1. Болт М16х55 ГОСТ 7798-70;
2. 2. Шайба 16.65Г ГОСТ 6402-70;

3. 3. Масленка 1,2 ГОСТ 19853;

4. 4. ККЗ-07.000.403В Крышка;

5. 5. ККЗ-07.000.901Б Прокладка;

6. 6. ККЗ-07.000.406 Проставка;

7. 7. ККЗ-07.000.402Б Крепление катка;

8. 8. ККЗ-07.000.605Б Гайка М39х1,5;

9. 9, 12. Подшипник 208 ГОСТ 8338-75;

10. 10. 3ККШУ-03.400.803 Шайба;

11. 11. ККЗ-07.000.602Г Корпус (подшипника);

12. 13. Манжета 1.2-50х80-1 ГОСТ 8752-79;

13. 14. 3ККШУ-03.400.402 Крышка задняя;

14. 15. ККЗ-07.52.602 Гайка (М52х1,5);

15. 16. Гайка М12 ГОСТ 5915;

16. 17. Болт М12х30 ГОСТ 7798;

17. 18.Шайба 8. 65Г ГОСТ 6402-70;

18. 19. Болт М 8х20;

19. 20. ККШ-00.106 Кольцо кольчато-шпоровое.
