Каток водоналивной гидрофицированный КВГУ-12М предназначен для уплотнения почвы до и после посева. При прикатывании почвы до посева каток выравнивает поверхность поля, разбивает комки и уплотняет слишком рыхлую, почву. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли при прикатывании кольчато-зубчатыми и кольчато-шпоровыми катками, а также выравнивания поверхности поля и для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и углубление опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия. Рабочими органами катка КВГУ-12УМ – цилиндры, изготовленные из стали.

Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3,4).

Агрегатирование катка осуществляется с тракторами класса 2,0 ... 3,0, оборудованными исправной гидросистемой.

При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения).

Каток предназначен для работы в условиях:

• диапазон температур почвы - от 0 °С до +30 °С;

• влажность почвы в обрабатываемом слое - от 14 % до 23 %;

• твердость почвы в обрабатываемом слое - не более 0,4 МПа;

• гребнистость поверхности почвы (высота гребней) - не более 80 мм;

• на поле не должно быть скоплений пожнивных остатков.


Устройство и работа катка:

Каток (рис. 1) состоит из основной рамы (поз. 1), рамы колес (поз. 2), рабочих органов (поз. 3), транспортной и рабочей сницы (поз. 5, поз. 4). Каждая секция с рабочими органами установлена на двух подшипниках. Рабочие органы секций КЗКУ-12 состоят из кольчатых дисков и зубчатых колец, набранных на оси. Секции КШКУ-12 состоят из кольчато-шпоровых колец. Рабочими органами катка водоналивного КВГУ-12У являются цилиндры, изготовленные из стали.

Для перевода катка в рабочее или транспортное положения служит гидроцилиндр (рис. 1 поз. 7). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов, гидротрассы и разрывных быстро соединяющих муфт. Гидрорукава соединены с гидроцилиндром штуцерами. Каток присоединяется к трактору при помощи дышла (поз. 5), которое располагается на снице (поз. 5). В передней части сницы размещена опора. Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса (поз. 6) и транспортная сница (поз.5). Колеса вращаются на конических роликовых подшипниках. Перечень подшипников качения и манжет, установленных на катке, приведен в приложении А1.

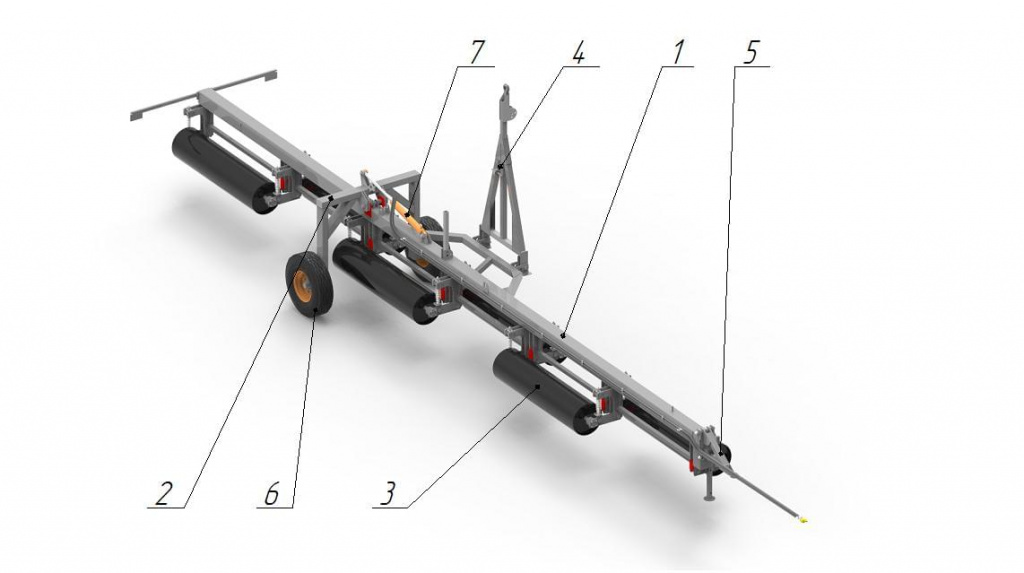

Рис 1. Общий вид

1. 1 – рама;

2. 2 – рама колес;

3. 3 – рабочий орган;

4. 4 – рабочая сница;

5. 5 – транспортная сница;

6. 6 – колесо опорное;

7. 7 – гидроцилиндр

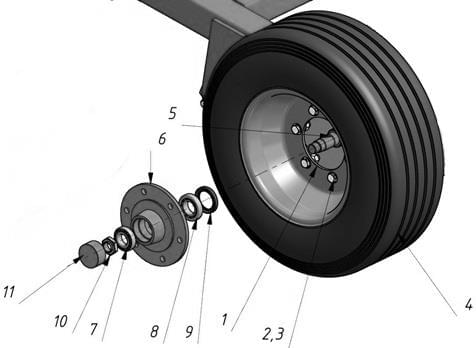

Рис 2. Опорное колесо

1. 1 – диск;

2. 2 – болт;

3. 3 – гайка;

4. 4 – шина;

5. 5 – ось;

6. 6 – ступица;

7. 7 – подшипник 7207 А;

8. 8 – подшипник 7028А;

9. 9 – манжета;

10. 10 – гайка;

11. 11 – колпачок.

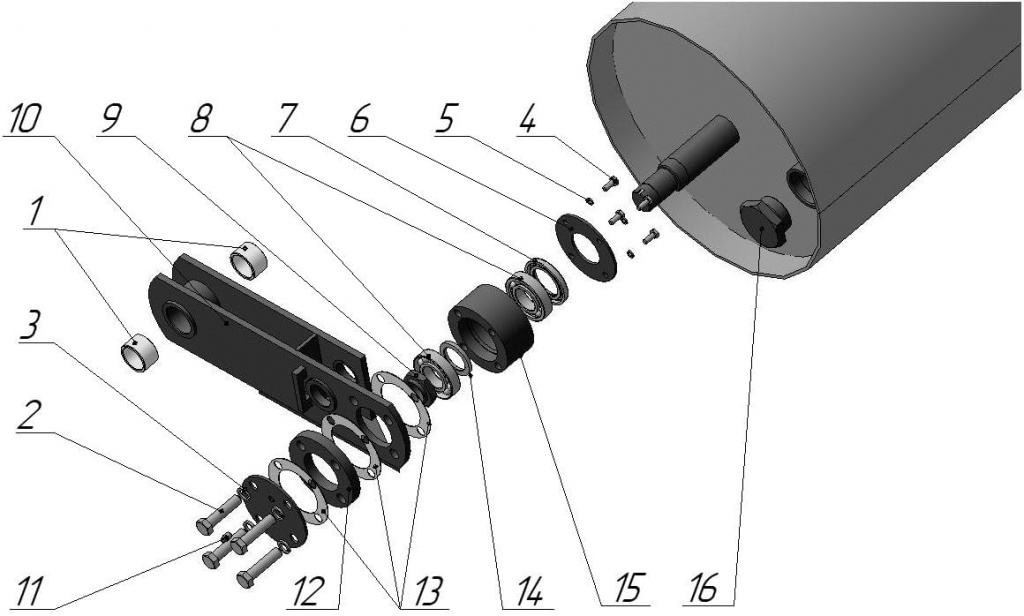

Рис 6. Порядок замены рабочих органов КВГУ-12М

1. 1. ПНБУ-00.00.401 Втулка;
2. 2. Болт М16х70ГОСТ 7798-70;

3. 3. ККЗ-07.000.403В Крышка;

4. 4. Болт М 8х20;

5. 5. Шайба 8. 65Г ГОСТ 6402-70;

6. 6. 3ККШУ-03.400.402 Крышка задняя;
7. 7. Манжета 1.2-50х80-1 ГОСТ 8752-79;

8. 8. Подшипник 208 ГОСТ 8338-75;

9. 9. ККЗ-07.000.605Б Гайка М39х1,5;

10. 10. ККЗ10-04.1000.000 Кронштейн;

11. 11. Масленка 1,2 ГОСТ 19853;

12. 12. ККЗ-07.000.406 Проставка;

13. 13. ККЗ-07.000.901Б Прокладка;

14. 14. 3ККШУ-03.400.803 Шайба;

15. 15. ККЗ-07.000.602Г Корпус (подшипника);

16. 16. КВНГ6-00.000.601 Пробка.
