КЗК-12У-05

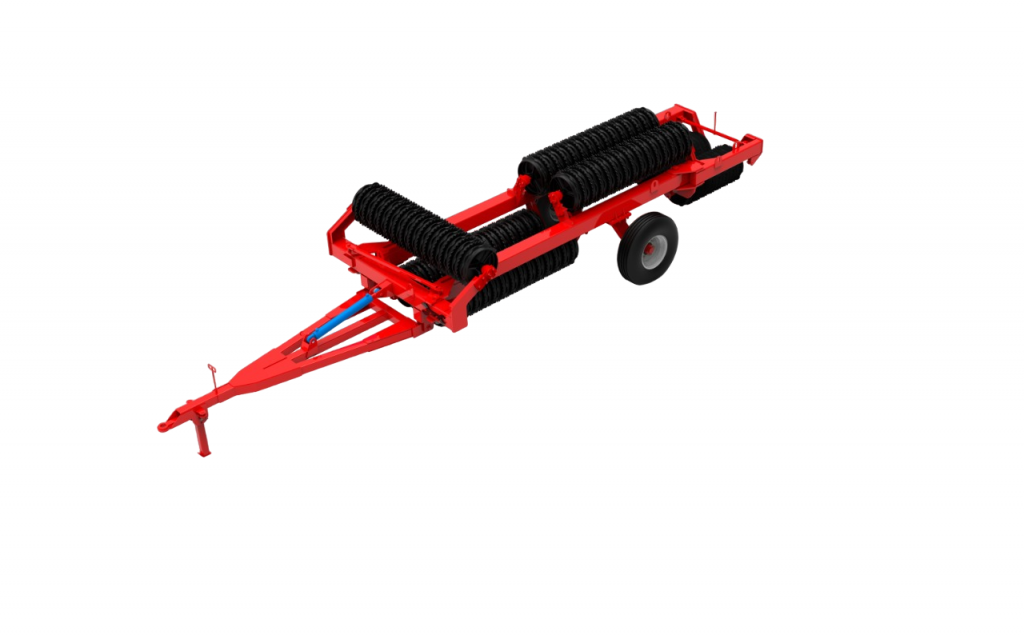

КЗК-12У-05 Гидрофицированный складывающийся

Каток зубчато-кольчатый КЗК -12У-03; КЗК-12У-04 предназначены для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли при прикатывании зубчато-кольчатыми и кольчато-шпоровыми катками, и мелких – при прикатывании водоналивными катками, а также выравнивания поверхности поля и для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и погружение в почву опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах. Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

Рабочими органами катка КЗК-12У являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы.

Валы катков с рабочими органами на катках моделей КЗК-12-03, КЗК-12-04 изготовлены из шестигранника S=55.

Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3, 4, 5).

Агрегатирование катка осуществляется с тракторами класса 3.0 ... 4.0, оборудованными исправной гидросистемой.

При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения).

Каток предназначен для работы в таких условиях:

• Диапазон температур почвы - от 0°С до +30 °С;
• Влажность почвы в обрабатываемом слое - от 14 % до 23 %;

• Твердость почвы в обрабатываемом слое - не более 0,4 МПа;

• Гребнистость поверхности почвы (высота гребней) - не более 80 мм;

• На поле не должно быть скоплений пожнивных остатков.

Не рекомендуется применять каток на вспушенных почвах с содержанием пыльной фракции (частички размерами до 0,5 мм) больше 20%.

Каток агрегатируется с тракторами тягового класса 3,0-4,0

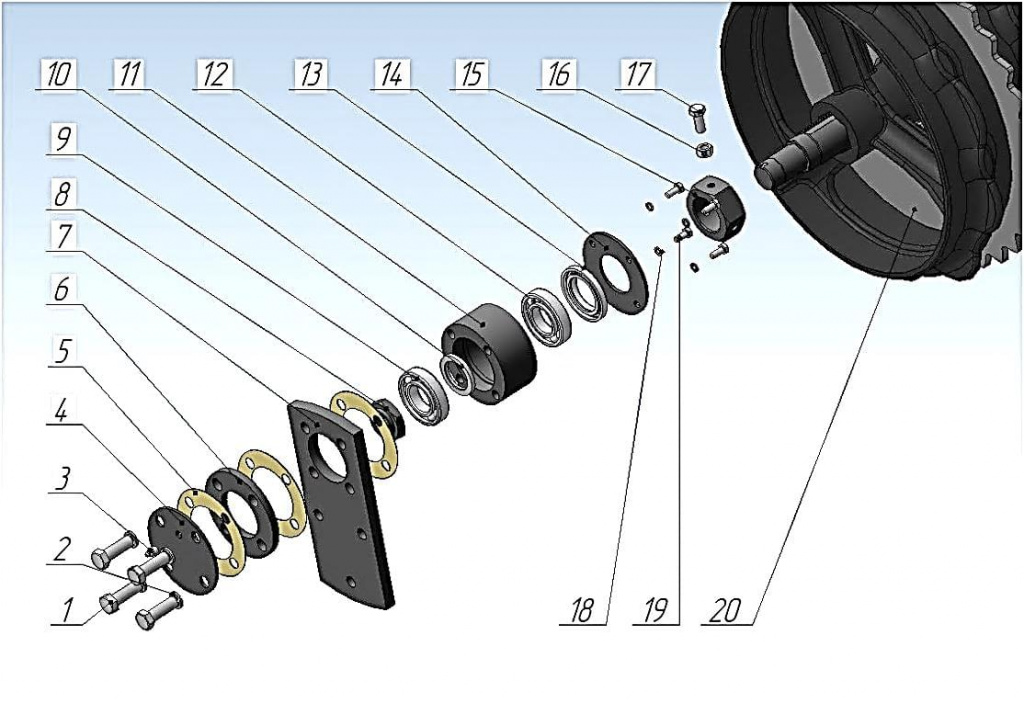

Рис 10. Порядок замены рабочих органов КЗК-12У

1. 1. Болт М16х55 ГОСТ 7798-70;
2. 2. Шайба 16.65Г ГОСТ 6402-70;

3. 3. Масленка 1,2 ГОСТ 19853;

4. 4. ККЗ-07.000.403В Крышка;

5. 5. ККЗ-07.000.901Б Прокладка;

6. 6. ККЗ-07.000.406 Проставка;

7. 7. ККЗ-07.000.402Б Крепление катка;

8. 8. ККЗ-07.000.605Б Гайка М39х1,5;

9. 9. 12. Подшипник 208 ГОСТ 8338-75;

10. 10. 3ККШУ-03.400.803 Шайба;

11. 11. ККЗ-07.000.602Г Корпус (подшипника);

12. 13. Манжета 1.2-50х80-1 ГОСТ 8752-79;

13. 14. 3ККШУ-03.400.402 Крышка задняя;

14. 15. ККЗ-07.52.602 Гайка (М52х1,5);

15. 16. Гайка М12 ГОСТ 5915;

16. 17. Болт М12х30 ГОСТ 7798;

17. 18.Шайба 8. 65Г ГОСТ 6402-70;

18. 19. Болт М 8х20;

19. 20. ККЗ-07.000.401-01 Кольцо зубчатое (Ø 470 мм) (или ККЗ-07.000.401-02 Кольцо зубчатое (Ø 530 мм))
