Настоящее руководство по эксплуатации представляет Вам основную информацию по изучению устройства, регулировки, технического обслуживания и эксплуатации катка зубчато-кольчатого КЗК-12УМ. Необходимое давление в гидросистеме трактора 16 МПа (160атм.)

Назначение и область применения катка

Каток зубчато-кольчатый КЗК-12УМ предназначены для дробления комьев, разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 7 см подповерхностного и рыхления на глубину 4 см поверхностного слоев почвы. При прикатывании почвы до посева каток выравнивает поверхность поля, разбивает комки и уплотняет слишком рыхлую, почву.

После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Предпосевное прикатывание производится для задержания влаги в почве, измельчения крупных комьев земли при прикатывании кольчато-зубчатыми и кольчато-шпоровыми катками, а также выравнивания поверхности поля и для уплотнения почвы, что особенно необходимо перед посевом сельскохозяйственных культур. Данная операция снижает проскальзывание и углубление опорно-приводных колес сеялки, что повышает равномерность посева и стабилизирует глубину заделки семян.

Послепосевное прикатывание - необходимая операция для влагозадержания и обеспечения контакта семян с почвой. Такой контакт создает благоприятные условия для получения более раннего и дружного прорастания семян, что имеет существенное значение в повышении урожайности при посеве в засушливых и поврежденных ветровой эрозии районах.

Катки предназначены для использования во всех почвенно-климатических зонах, кроме зоны горного земледелия.

Рабочими органами катка КЗК-12УМ являются диски и кольца зубчатые. Взаимное перемещение колец относительно дисков позволяет самоочищаться секциям катка от налипания влажной почвы.

Рабочими органами катка кольчато-шпорового КШКУ-12М являются шпоровые кольца, а у катка водоналивного гидрофицированного КВГУ-12УМ – цилиндры, изготовленные из стали.

Конструкция катка позволяет его безопасное транспортирование по дорогам общей сети за счет возможности его перевода в положение дальнего транспорта (рисунок 3,4).

Агрегатирование катка осуществляется с тракторами класса 2,0 ... 3,0, оборудованными исправной гидросистемой.

При необходимости проведения прикатывания посевов с твердостью почвы менее 0,9 МПа рекомендуется использовать катки других марок (с меньшей степенью уплотнения).

Каток предназначен для работы в условиях:

• Диапазон температур почвы - от 0 °С до +30 °С;
• Влажность почвы в обрабатываемом слое - от 14 % до 23 %;

• Твердость почвы в обрабатываемом слое - не более 0,4 МПа;

• Гребнистость поверхности почвы (высота гребней) - не более 80 мм;

• На поле не должно быть скоплений пожнивных остатков.

Не рекомендуется применять каток на вспушенных почвах с содержанием пыльной фракции (частички размерами до 0,5 мм) больше 20%. Каток агрегатируется с тракторами тягового класса 2,0-3,0 (Беларус-1221, Беларус-1523, Т-150К, ДТ-75 и др.)

Устройство и работа катка

Каток (рис. 1) состоит из основной рамы (поз. 1), рамы колес (поз. 2), рабочих органов (поз. 3), транспортной и рабочей сницы (поз. 5, поз. 4). Каждая секция с рабочими органами установлена на двух подшипниках. Рабочие органы секций КЗКУ-12 состоят из кольчатых дисков и зубчатых колец, набранных на оси. Секции КШКУ-12 состоят из кольчато-шпоровых колец. Рабочими органами катка водоналивного КВГУ-12У являются цилиндры, изготовленные из стали.

Для перевода катка в рабочее или транспортное положения служит гидроцилиндр (рис. 1 поз. 7). Гидроцилиндр присоединяется к гидросистеме трактора с помощью двух гидрорукавов, гидротрассы и разрывных быстро соединяющих муфт. Гидрорукава соединены с гидроцилиндром штуцерами. Каток присоединяется к трактору при помощи дышла (поз. 5), которое располагается на снице (поз. 5). В передней части сницы размещена опора. Опора в вертикальном и транспортном положениях фиксируется пальцем с фиксатором. Для транспортирования катка служат два колеса (поз. 6) и транспортная сница (поз.5). Колеса вращаются на конических роликовых подшипниках. Перечень подшипников качения и манжет, установленных на катке, приведен в приложении А1.

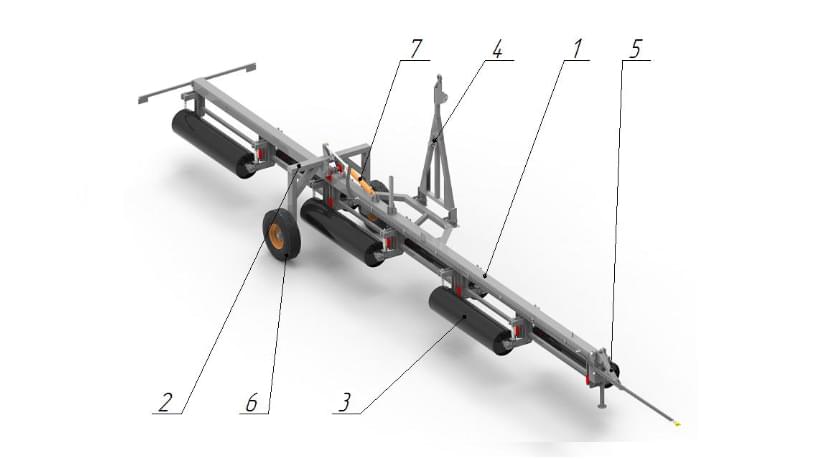

Рис 1. Общий вид

1. 1 – рама;
2. 2 – рама колес;

3. 3 – рабочий орган;

4. 4 – рабочая сница;

5. 5 – транспортная сница;

6. 6 – колесо опорное;

7. 7 – гидроцилиндр

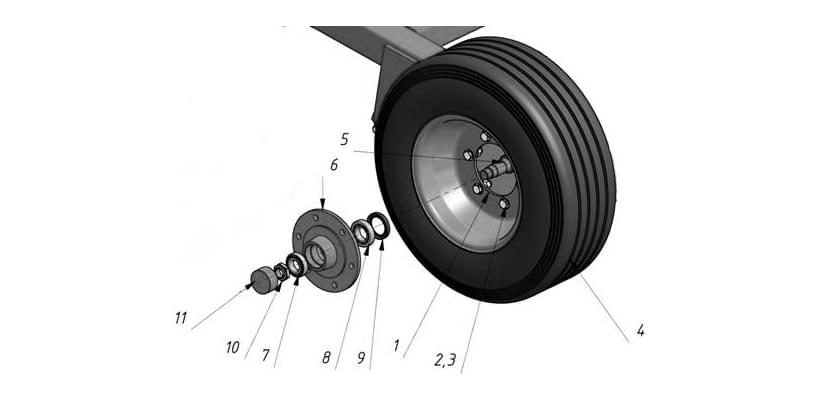

Рис 2. Опорное колесо

1. 1 – диск;

2. 2 – болт;

3. 3 – гайка;

4. 4 – шина;

5. 5 – ось;

6. 6 – ступица;

7. 7 – подшипник 7207 А;

8. 8 – подшипник 7028А;

9. 9 – манжета;

10. 10 – гайка;

11. 11 – колпачок.
